Вентилятор ВЦ 6-28 №4 ел/дв 3,0/3000

Опис

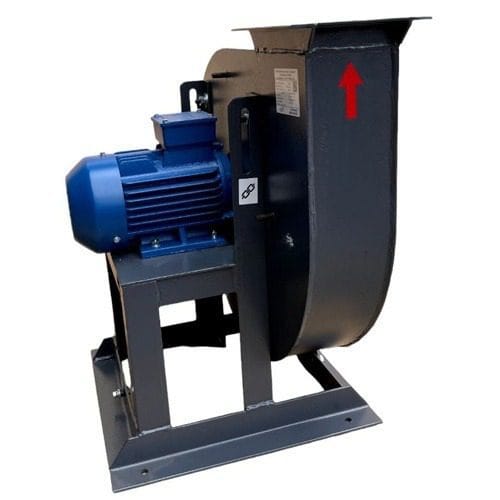

Вентилятор високого тиску ВЦ 6-28 (аналог ВР 129-28) №4 укомплектованний двигуном АИР 90L2 потужністю 3,0 кВт на 3000 об./хв.

Тиск – 2520 – 1100 Па

Продуктивність – 0,3 – 2,9 тис.м³/год

Вентилятори ВР 129-28 (ВЦ 6-28, ВВД) відносяться до вентиляторів високого тиску і призначені для переміщення повітря та інших газових сумішей, агресивність яких щодо вуглецевої сталі звичайної якості не вища за агресивність повітря, з температурою до 80˚С, що не містять липких речовин, волокнистих матеріалів, з вмістом пилу та інших твердих домішок не більше, ніж 100 мг/м³, в умовах помірного (П) клімату (2-а категорія розміщення) згідно з ГОСТ 15150. За умови захисту двигуна від впливу атмосферних опадів дозволяється експлуатація в умовах «П» і «Т» 1-ї категорії.

Температура навколишнього середовища від мінус 40˚С до плюс 40˚С (для вентиляторів у тропічному виконанні плюс 45 ˚С).

Загальні відомості про вентилятор ВР 129-28 (ВЦ 6-28, ВВД):

• вентилятор високого тиску;
• висока продуктивність;
• 16 загнутих назад лопаток;
• одностороннього всмоктування;
• корпус спіральний поворотний;
• напрямок обертання робочого колеса – праве або ліве;
• положення корпусу – 0˚, 45˚, 90˚, 135˚, 180˚, 270˚, 315˚ (визначається перед запуском у виробництво).

Призначення вентилятора ВР 129-28 (ВЦ 6-28, ВВД):

• вентиляційні системи зернових елеваторів;
• системи пневмотранспорту зерна;
• системи подачі стисненого повітря у форсунку спалювання рідкого палива;
• системи подачі повітря у вагранки, сушильні печі;
• системи кондиціювання і вентиляції виробничих, громадських і житлових будівель;
• системи охолодження механізмів;
• системи повітряного опалення;
• системи сушки;
• інші санітарно-виробничі цілі.

Вентилятор ВР 129-28 (ВЦ 6-28, ВВД) встановлюється:

• на елеваторах та інших агропромислових комплексах;
• у виробничих приміщеннях;
• у цехах;
• у магазинах та торгових центрах;
• у комерційних будівлях;
• на інших промислових підприємствах.

Конструкція вентилятора ВР 129-28 (ВЦ 6-28, ВВД):

Вентилятор ВР 129-28 (ВЦ 6-28, ВВД) складається з наступних основних вузлів:

1) робоче колесо вентилятора – зварне, складається з переднього та заднього дисків, має 16 лопаток і ступицю;

2) спіральний корпус («улітка») – виконує функції відводу повітря (яке виходить із робочого колеса) у певному напрямку, а також часткового перетворення динамічного тиску потоку в статичний;

3) станина вентилятора – зварна, на неї кріпиться корпус і електродвигун. Основа станини має отвори для встановлення на фундамент або віброізолятори;

4) колектор циліндричної форми – слугує для підводу повітря, що надходить до робочого колеса.

Принцип роботи вентилятора ВР 129-28 (ВЦ 6-28, ВВД):

Електродвигун передає механічну енергію на робоче колесо. Робоче колесо радіального вентилятора внаслідок обертання засмоктує повітря через вхідний отвір. Повітря рухається від центру до периферії та за рахунок центробіжної сили виштовхується лопатками у вхідний отвір спірального корпусу (перпендикулярно до вхідного отвору).

Категорії розміщення вентиляторів згідно з кліматичними умовами:

• 1-а категорія – для експлуатації на відкритому повітрі (допускається вплив сукупності кліматичних факторів даного регіону);
• 2-а категорія – для експлуатації під навісом або в приміщеннях, де коливання температури та вологості несуттєво відрізняються від коливань на відкритому повітрі, а також є відносно вільний доступ до повітря зовні. Наприклад: у палатках, у кузовах, у прицепах, у металічних приміщеннях без теплоізоляції, у тому числі, в оболонці комплектного виробу категорії 1 (відсутність прямої дії сонячного випромінювання та атмосферних опадів);
• 3-а категорія – для експлуатації у закритих приміщеннях з природною вентиляцією без штучно регульованих кліматичних умов, де коливання температури та вологості повітря, а також вплив піску та пилу суттєво менший, ніж на відкритому повітрі. Наприклад: у металічних приміщеннях з теплоізоляцією, бетонних, дерев’яних приміщеннях (відсутність впливу атмосферних опадів, прямого сонячного випромінювання, суттєве зменшення вітру; суттєве зменшення чи відсутність впливу розсіяного сонячного випромінювання та конденсації вологи);
• 4-а категорія – для експлуатації у закритих приміщеннях з штучно регульованими кліматичними умовами. Наприклад: у закритих виробничих приміщеннях з опаленням (охолодженням) та вентиляцією, у тому числі в підземних приміщеннях з гарною вентиляцією (відсутність впливу прямого сонячного випромінювання, атмосферних опадів, вітру, піску та пилу повітря зовні; суттєве зменшення чи відсутність впливу розсіяного сонячного випромінювання та конденсації вологи);
• 5-а категорія – для експлуатації у приміщеннях з підвищеною вологістю. Наприклад: у підземних приміщеннях без опалення та вентиляції, у тому числі, шахтах, підвальних приміщеннях, у ґрунті, у таких суднових, корабельних та інших приміщеннях, у яких можлива довготривала присутність води чи часта конденсація вологи на стінах і стелі, зокрема, у деяких трюмах, у цехах деяких текстильних та гідрометалургічних виробництв.
