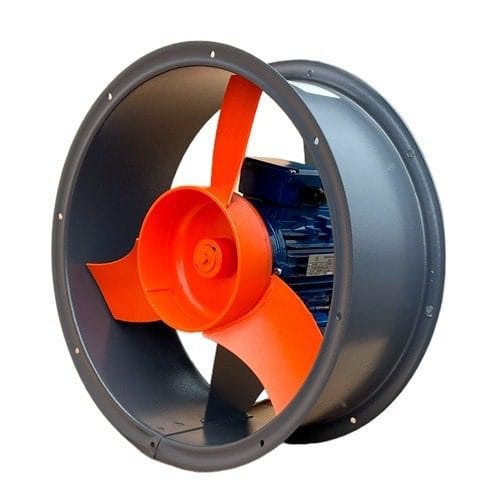

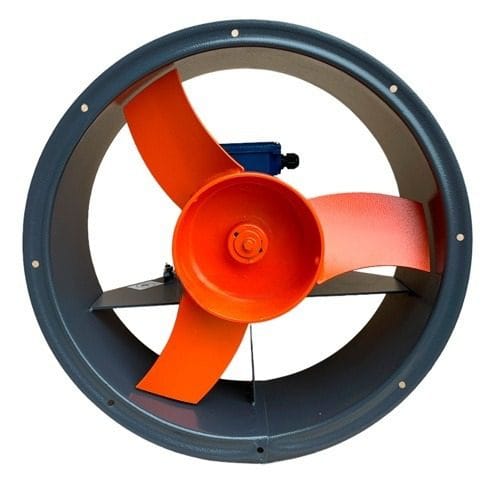

Осьовий вентилятор ВО-6-300 №5 3,0 кВт 3000 об/хв

Опис

Осьовий вентилятор низького тиску ВО-6-300 (ВО-12-300) №5 (діаметр робочого колеса – 500 мм) загальнопромислового призначення (з вуглецевої сталі) з двигуномАИР90L2 потужністю 3,0 кВт на 3000 об/хв.

Тиск –   Па

Продуктивність –   тис.м³/год

Вентилятор осьовий ВО-6-300 (ВО-12-300, ВО 13-290) – вентилятор низького тиску, призначений для видалення повітря та інших вибухобезпечних газоповітряних сумішей, агресивність яких щодо вуглецевих сталей звичайної якості не перевищує агресивність повітря, з температурою до +50⁰С, які містять пил та інші тверді домішки в кількості не більше, ніж 10 мг/м³, а також не містять липких і волокнистих матеріалів.

Температура навколишнього середовища – від мінус 40⁰С до плюс 40⁰С (плюс 45⁰С для вентиляторів у тропічному виконанні).

Вентилятори експлуатуються в умовах помірного (П) і тропічного (Т) клімату категорії розміщення 2 по ГОСТ 15150-69. За умови захисту двигуна від впливу атмосферних опадів дозволяється експлуатація в умовах «П» і «Т» 1-ї категорії.

Вентилятори застосовуються у стаціонарних системах витяжної вентиляції промислових і громадських будівель без системи повітропроводів, або з незначною їх довжиною.

Загальні відомості про вентилятор

ВО-6-300 (ВО-12-300, ВО 13-290):

• осьовий вентилятор низького тиску;
• може встановлюватися на отвір у стіні, вікні, дахові тощо;
• не потребує повітропроводів;
• компактний;
• одностороннього всмоктування;
• 3 лопатки;
• простий в експлуатації та обслуговуванні ;
• довгий строк експлуатації;
• простота та низька вартість конструкції;
• низький рівень шуму;
• низький рівень енергоспоживання;
• рівний ККД як у горизонтальному, так і у вертикальному положенні;
• можливість виготовлення ковпака для захисту від опадів (аналог осьового дахового вентилятора);
• економія простору.

Призначення вентилятора

ВО-6-300 (ВО-12-300, ВО 13-290):

• вентиляційні системи агропромислових комплексів;
• вентиляційні системи промислових комплексів;
• вентиляційні системи торгівельних комплексів;
• вентиляційні системи у сільському господарстві;
• вентиляційні системи соціальних установ;
• інші санітарно-технічні цілі.

Вентилятор ВО-6-300 (ВО-12-300, ВО 13-290)

використовується:

• у холодильних установках;
• у зварних установках;
• у теплицях;
• у овочесховищах;
• у птичниках;
• у корівниках (та ін. приміщеннях утримання худоби);
• у градирнях;
• у сушильних камерах;
• у фарбувальних камерах;
• в установах громадського харчування.

Конструкція вентилятора

ВО-6-300 (ВО-12-300, ВО 13-290):

Вентилятор ВО-6-300 (ВО-12-300, ВО 13-290) складається з наступних основних вузлів:

1. Корпус – суцільнозварний металевий циліндричної форми з викачаними фланцями, що забезпечує високу жорсткість та мінімальні проміжки між корпусом і лопатками.

2. Робоче колесо – зварне, складається з консольних лопаток, що мають загнуту форму.

Принцип роботи

ВО-6-300 (ВО-12-300, ВО 13-290):

Електродвигун передає механічну енергію безпосередньо на робоче колесо осьового вентилятора. Робоче колесо внаслідок обертання захоплює і виштовхує повітря лопатками паралельно осі, навколо якої вони розміщені. Переміщення повітряного потоку відбувається завдяки розміщенню лопаток під кутом відносно площини обертання робочого колеса.

Категорії розміщення вентиляторів згідно з кліматичними умовами:

• 1-а категорія – для експлуатації на відкритому повітрі (допускається вплив сукупності кліматичних факторів даного регіону);
• 2-а категорія – для експлуатації під навісом або у приміщеннях, де коливання температури та вологості несуттєво відрізняються від коливань на відкритому повітрі, а також є відносно вільний доступ до повітря зовні. Наприклад: у палатках, у кузовах, у прицепах, у металічних приміщеннях без теплоізоляції, у тому числі, в оболонці комплектного виробу категорії 1 (відсутність прямої дії сонячного випромінювання та атмосферних опадів);
• 3-а категорія – для експлуатації у закритих приміщеннях з природною вентиляцією без штучно регульованих кліматичних умов, де коливання температури та вологості повітря, а також вплив піску та пилу суттєво менший, ніж на відкритому повітрі. Наприклад: у металічних приміщеннях з теплоізоляцією, бетонних, дерев’яних приміщеннях (відсутність впливу атмосферних опадів, прямого сонячного випромінювання, суттєве зменшення вітру; суттєве зменшення чи відсутність впливу розсіяного сонячного випромінювання та конденсації вологи);
• 4-а категорія – для експлуатації у закритих приміщеннях з штучно регульованими кліматичними умовами. Наприклад: у закритих виробничих приміщеннях з опаленням (охолодженням) та вентиляцією, у тому числі в підземних приміщеннях з гарною вентиляцією (відсутність впливу прямого сонячного випромінювання, атмосферних опадів, вітру, піску та пилу повітря зовні; суттєве зменшення чи відсутність впливу розсіяного сонячного випромінювання та конденсації вологи);
• 5-а категорія – для експлуатації у приміщеннях з підвищеною вологістю. Наприклад: у підземних приміщеннях без опалення та вентиляції, у тому числі, шахтах, підвальних приміщеннях, у ґрунті, у таких суднових, корабельних та інших приміщеннях, у яких можлива довготривала присутність води чи часта конденсація вологи на стінах і стелі, зокрема, у деяких трюмах, у цехах деяких текстильних та гідрометалургічних виробництв.
